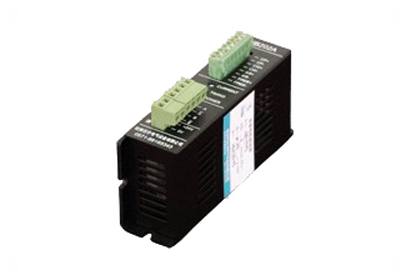

HB202A兩相混合式步進電機驅動器YC-O10

點擊圖片查看大圖

詳細信息

一、特點
DC12～36V電源供電
最大2A相電流輸出
H橋PWM調制恒相流驅動
改進的8拍模式，電機運行更平穩
具備4/8拍轉換控制信號
具備脫機（FREE）控制信號
靜止時自動半電流鎖定
輸入信號光電隔離

二、適配電機35、42、57BYG系列兩相混合式步進電機三、輸入輸出端子
端子標記功能說明CP+步進脈沖信號正輸入端光耦開通沿有效，最小脈寬10usCP-步進脈沖信號負輸入端CW+方向控制信號正輸入端光耦關斷時為正轉，開通時為反轉CW-方向控制信號負輸入端4/8+4/8拍控制信號正輸入端光耦關斷時為8拍，開通時為4拍4/8-4/8拍控制信號負輸入端FREE+脫機控制信號正輸入端光耦開通時驅動器輸出電流為0，電機無鎖定轉矩FREE-脫機控制信號負輸入端TIMING相原點指示相原點時發光管亮（綠色）POWER電源指示電源正常時發光管亮(紅色)AA相頭輸出　/AA相尾輸出　BB相頭輸出　/BB相尾輸出　+24V電源輸入額定電壓DC24V（DC12～36V），2A0V
注：信號輸入腳內部光耦及電阻適合于5V信號。非5V信號請在外部加相應電阻。四、參數調節電位器
電位器標記功能說明CURRENT運行電流調節順時針電流調大
