一、主要結構性能

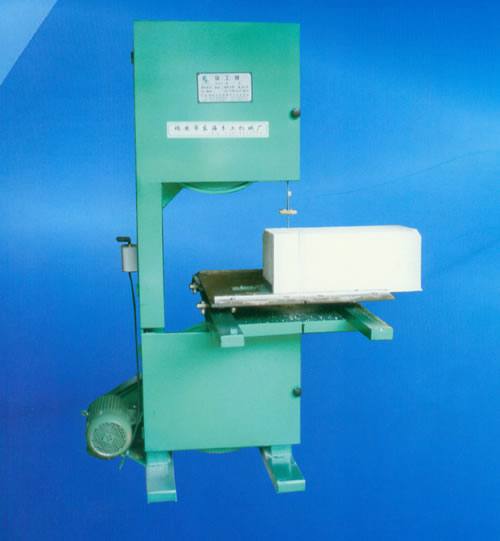

本機床由機身、工作臺、上、下鋸輪體，上、下鋸卡及安全罩與轉動機構等部件組成，轉動部件是由一個功率1.5KW、6極、轉速為950轉的電動機通過三角皮帶輪直接帶動下鋸輪軸進行工作的。
1、機身：是焊接件，它的機架主要是選用厚100X100方管，機身的形狀是斤，經過時效處理，有足夠的鋼度。在橫向的上、下二個梁分別安裝上、下飛體，工作臺及推臺板。
2、上下鋸輪體：兩鋸輪是用鑄鐵鑄成的，鋸輪與軸中間選用防蓋的球軸承，這樣可降低噪音，與防止屑?jí)m進入軸承內。
3、下、下鋸卡：鋸卡的材料是采用布質膠木，它分別安裝在鋸卡座上，可作橫向移動調整，但上鋸卡另可作垂直方向移動。
二、轉動系統
帶鋸條是連續等速直線運動，是由等速旋轉運動變化而來的，電動機安裝在機身側面的一個可轉動的座板上，可以調整其角度來調整三角帶，轉動是直接由三角皮帶輪帶動下飛輪。
