Z4型脹緊聯結套

詳細信息

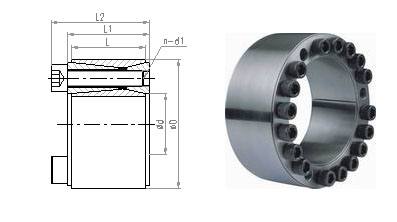

Z3型脹緊聯結套基本尺寸與技術參數
基本尺寸					額定負荷		脹套與軸結合面上的壓力 Pf N/mm2	脹套與轂結合面上的壓力 Pf’ N/mm2	螺釘?shù)臄Q緊力矩 Ma N．m	質量 kg
d	D	L2	L1	L	軸向力Ft kN Pax(Mt=0)	轉矩Mt kN．m Pax(Mt=0)	脹套與軸結合面上的壓力 Pf N/mm2	脹套與轂結合面上的壓力 Pf’ N/mm2	螺釘?shù)臄Q緊力矩 Ma N．m	質量 kg
20	47	37	31	21.7	30	0.30	287	90	17	0.29
22	47	37	31	21.7	30	0.33	260	90	17	0.27
25	50	37	31	21.7	35	0.44	287	106	17	0.30
28	55	37	31	21.7	35	0.49	256	96	17	0.36
30	55	37	31	21.7	35	0.53	239	96	17	0.34
35	60	37	31	21.7	45	0.81	246	106	17	0.38
40	65	37	31	21.7	45	0.94	215	98	17	0.41
45	75	46	38	25.3	80	1.86	283	134	41	0.70
50	80	46	38	25.3	80	2.07	255	126	41	0.76
55	85	46	38	25.3	90	2.54	270	138	41	0.82
60	90	46	38	25.3	90	2.77	247	130	41	0.88
65	95	46	38	25.3	105	3.58	261	141	41	0.94
70	110	60	50	33.4	140	5.10	244	128	83	2.10
75	115	60	50	33.4	140	5.46	228	119	83	2.20
80	120	60	50	33.4	140	5.85	214	112	83	2.30
85	125	60	50	33.4	140	7.45	230	129	83	2.40
90	130	60	50	33.4	140	7.90	217	124	83	2.60
95	135	60	50	33.4	140	9.90	257	149	83	2.70
100	145	68	58	40.8	220	11.00	192	114	83	3.70
105	150	68	58	40.8	220	11.55	210	114	83	3.90
110	155	68	58	40.8	220	12.10	175	107	83	4.00
120	165	68	58	40.8	260	15.70	192	120	83	4.30
125	170	68	58	40.8	320	17.50	189	120	145	4.80
130	180	68	58	40.8	320	20.70	188	120	145	5.90
140	190	68	58	40.8	320	22.50	175	114	145	6.30
150	200	77	65	45.4	380	28.50	196	130	145	6.70
Z3型脹緊聯結套的螺釘機械性能等級為12.9級
