GYL20800系列不平衡迷宮式控制閥

點擊圖片查看大圖

詳細信息

不平衡式迷宮式多級降壓控制閥

尺寸規格范圍: 3/4"~12" DN20~DN300
壓力等級范圍: ANSI 150~2500# PN1.6~PN42.0Mpa

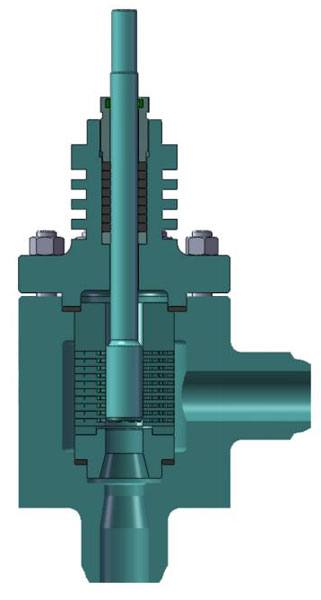

◆ L20800采用迷宮式閥籠結合不平衡式內件的設計，由多個同軸表面分布著迷宮曲徑的圓柱盤（層）疊合組成，根據介質工藝參數的不同，設計多個不同迷宮曲徑規格與疊合層數組合成閥籠，閥籠將總的流道分成許多細小與迂回甚至臺階狀分布的節流流道，迫使流體不斷地改變流向與流通面積等逐步降低流體壓力，以達到預防閃蒸空化的發生，延長閥內件的使用壽命。采用不平衡式單座式，閥心與閥座的接合面的緊密配合確保了極低的泄漏。此種內件結構適合于各種易產生阻塞流造成氣蝕的工藝流體的工況。不平衡內件適合規格口徑較小的閥門。（大口徑規格請參閱L40800）
◆ 控制閥參數說明
閥內件特點: 籠套導向不平衡內件籠壓式閥座快拆式結構 迷宮式墊片閥籠組合
閥體類型: 直通式角式 z形
上閥蓋型式: 常溫標準型高溫散熱型低溫伸長型
溫度范圍: -196℃~538℃
閥桿密封型式: 普通式標準填料密封高溫型填料密封波紋管密封
標準泄漏等級: CLASS V（標準型，金屬閥座）
流量特性: 等百分比直線
與管道連接方式: 法蘭式對焊式可調比: 30:1
