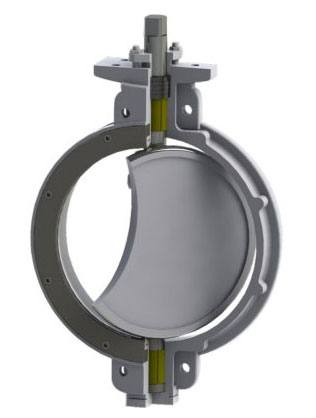

◆R-71700系列高性能蝶閥采用雙偏心結構設計。軸中心雙偏離閥體結構中心，同時結合閥板圓弧密封面的設計,使閥板在打開時迅速脫離密封座以減小密封面的磨擦力，閥板在關閉時具有更好的密封性能。中心自定位密封閥座結構設計結合獨持的閥座補償密封，使閥座的磨損得到有效的補償，同時減小密封時的磨擦力使閥門,操作力大大減少有效提高了蝶閥的控制精確度。該系列蝶閥密封壽命長密封性能卓越適用干一般腐蝕性氣體液體介質的調節和切斷使用。

◆蝶閥參數說明：
尺寸規格范圍:2"-48" DN50-DN1200
壓力等級范圍:ANSI 150-300# PN1.0-PN4.OMpa
閥內件特點:軸向兩偏心結構，補償式密封閥座，閥板日?qǐng)A弧密封面
閥體類組:直通式
上悶蓋型式:標準一體式
泥度范圍:-45℃-250℃
閥軸密封形式：自密封墳料函結構 柔性石墨填料結構
標準泄腸等級:CLASS VI
流a特性:近似等百分比
與管道連接方式：對夾式、法蘭式
可調比:30:1
