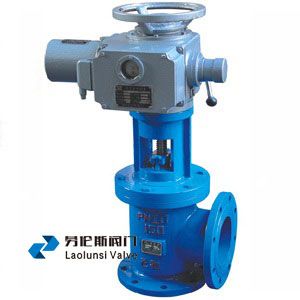

J944X電動角式排泥閥

點擊圖片查看大圖

詳細信息

J944X電動角式排泥閥概述：

J944X電動角式排泥閥又名電動排泥閥，由閥體、支架和電動頭等三大部分組成，由電動頭帶動閘板開啟或關閉，當停電時也可用手動開啟或關閉，一閥可以兩種方式開啟或關閉，閥板為軟密封，關閉后密封性能好，無滲漏等優點。供介質為液、氣的管路上作截流作用或供各型凈化設備及池子外部或管道上作于排泥、排泥用。

J944X電動角式排泥閥技術參數：
工作壓力:1.0-1.6MPa
電動頭電壓：220V、380V訂貨時請注明
閥體，支架材料：鑄鐵，球墨鑄鐵，WCB
閥桿材料：不銹鋼
閥板材料：球墨鑄鐵，熱合橡膠，WCB熱合橡膠
法蘭連接標準：GB/T 17241.6-98
試壓標準：GB/T 13927-92
注：高度H如用戶需要加高訂貨時注明，不注明按尺寸表中H供貨

J944X電動角式排泥閥外形尺寸：

公稱通徑DN	L1	L2	H	D	D1	Z-фd
50	110	95	200	165	125	4-18
80	135	125	230	200	160	4-18
100	160	125	250	220	180	8-18
150	205	145	300	285	340	8-23
200	220	185	350	340	295	8-23
250	260	205	400	395	350	12-23
300	280	245	450	445	400	12-23
400	335	310	550	656	515	16-25
