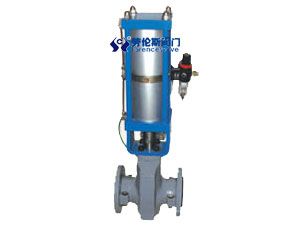

GJ641X氣動管夾閥

點擊圖片查看大圖

詳細信息

一、產品概述：

氣動管夾閥又稱GJ641X氣動管夾閥,是勞倫斯閥門為滿足客戶特殊工況要求在手動管夾閥基礎上改進的新型閥門，由上下鑄鐵、鑄鋼閥體、橡膠管套、大小閥桿、閘板、上下導柱、氣動裝置等零件組成，也可根據需要選擇驅動裝置。氣動管夾閥廣泛應用于化工工業、石油工業、電力部門、冶金工業、污水處理等方面。

二、主要零部件材質：

名稱

材料

閥體

鑄鐵、鋁合金、碳鋼

套管

橡膠

閥桿

鑄銅、碳鋼

壓桿

球墨鑄鐵

電動頭

組合件

托架

球墨鑄鐵

三、主要外形連接尺寸：

公稱通徑（DN）	公稱壓力（MPa）	工作壓力（MPa）	L	L₁	D	D₁	Z-Φ	H	A	重量
25	0.6	0.6	160	124	115	85	4-14
32			165	145	＊140	100	4-18
40			190	157	＊150	110	4-18
50			210	160	160	125	4-18
65			250	199	180	145	4-18
80			300	222	195	160	4-18
100			350	250	215	180	8-18
125			430	318	245	210	8-18
150			500	350	280	240	8-23	1000	265
200	0.4	0.4	650	446	335	295	8-23	1174	330
250			800	516	＊395	350	12-23
300			950	562	＊445	400	12-23
采用標準 設計與制造：Q/JBGN02 結構長度：Q/JBGN02 法蘭連接尺寸：JB78（PN1.0MPa）
