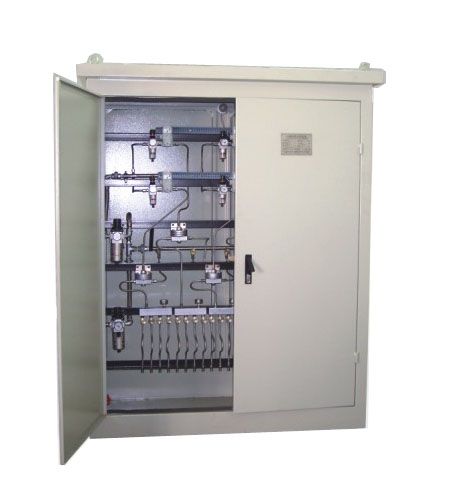

ZKY執行器就地控制柜

點擊圖片查看大圖

詳細信息

一、概述
ZKY執行器就地控制柜又名FDK風箱擋板控制裝置。它是火力發電廠配套鍋爐安全經濟燃燒所必須的一個重要環節。根據燃料種類（氣體、油、煤）的不同和燃燒器投放只數的不同，該裝置接受DCS電信號，將其轉換為氣信號送給現場執行器來控制風門的開度或擺動火嘴的上下擺動角度，達到經濟燃燒的目的。它是控制室到現場氣動執行器之間的一個中間信號轉換裝置。
本裝置既適用于四角燃燒鍋爐，也適用于前后墻布置燃燒器的鍋爐。由于燃燒方式和燃燒器組合方式多變，風箱擋板控制裝置組態也不盡相同。目前本裝置能通過遠方控制方式對風箱擋板實現單只對角或一層控制，并根據鍋爐各種運行工礦，配置不同控制方式。

二、主要技術參數及技術指標

1、工作環境溫度：-25－55oC；

2、工作電源：220V、AC、50HZ；

3、氣源要求：氣源壓力為0.35－0.7MPa干燥的空氣，不含有明顯的油及其它液體和腐蝕性氣體，允許氣源中塵含量應小于0.1g/m3而且微粒半徑不大于60um;

4、輸入信號：4—20mA（阻抗<300Ω）或開關量信號；

5、輸出信號：0.1－0.02MPa；

6、反饋信號：4－20mA；

7、技術指標：

   基本誤差：≤±2%，（開關量控制無）；

   回    差：≤1.5%，（開關量控制無）；

   死    區：≤0.6%，（開關量控制無）；

   靜態耗氣量：≤2500NL/h（一組耗氣量）；

動態耗氣量：視裝置規模而異。
