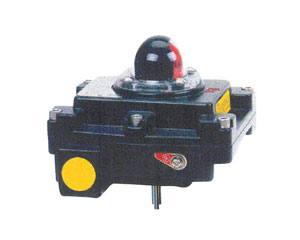

410N防爆閥門限位開關箱

點擊圖片查看大圖

詳細信息

概述

2410N系列閥門限位開關箱是自控系統中檢測閥門狀態的一種現場儀表，用以將閥門的開啟或關閉位置以開關量（觸點）的信號輸出，被程控器接受或計算機尋訪采樣，確認后招待下一程序。該產品也可作為自控系統中重要閥門聯鎖保護及遠程報警指示之用。

技術要求

防爆標志：Exd11BT4（隔爆型）

防護等級：IP65

觸點容量：6A/24V DC（直流）

10A/220V AC220V（交流）

環境溫度：-35℃--+70℃

接線端口：2-G1/2”

旋轉角度：0°--90°角行程

0°--180°（可調）

直線行程：10—100mm（直行程）

特殊可定制

位置指示：開—黃，關—紅

外形尺寸：152×152×152mm

重量：約2.1Kg

工作原理

2100系列閥門限位開關箱檢測的閥位轉角位移，通過同軸連接件或反饋桿使傳動軸產生軸產生旋轉，讓凸輪觸動微型開關，從而使開關組件的觸點閉合或斷開，通過接線端子向外部傳送開關量信號，并通過批示器就地顯示。

安裝及使用：

一、閥門走開關的位置，調節紅色凸輪，使“關”開關有信號輸出。

二、讓閥門走到開的位置，調節黃色凸輪，使“開”開關有信號輸出。

三、讓閥門來回走幾次，確定限位開頭信號通斷可靠。
